Bể lọc nước sinh hoạt

Bể lọc nước sinh hoạt

Bể lọc nước sinh hoạt dùng để lọc nước giếng khoan, nước sông, nước suối tự nhiên bằng phương pháp bể lọc với nhiều phương pháp

Bên trong bể lọc có chứa các loại vật liệu lọc nước như sỏi thạch anh, cát lọc thạch anh, mangan lọc nước, hạt nâng pH, ODM, hạt birm lọc nước…

Các loại vật liệu lọc hiện nay rất phổ biến trên thị trường, dễ mua dễ thay thế trong quá trình sử dụng lọc nước

Vật liệu lọc hiện nay tự Việt Nam sản xuất và vật liệu ngoại nhập như Mỹ, Nga, Trung Quốc, Đài Loan, Ấn Độ hiện nay rất phổ biến dễ dàng mua và lựa chọn

Tùy theo mục đích sử dụng nước và tùy theo công suất lọc nước mà các bể lọc có thể đơn giản, có thể phức tạp, giá tiền đầu tư xây dựng cũng phụ thuộc vào từng công nghệ. Sau đây chúng tôi giới thiệu một số phương án tham khảo về bể lọc nước để quý bạn đọc tham khảo

Cấu tạo nguyên lý hoạt động của Bể lọc nước sinh hoạt

Bể lọc hai lớp vật liệu lọc

Cấu tạo bể lọc hai lớp vật liệu lọc

Bể lọc nhanh 2 lớp vật liệu lọc có cấu tạo tương tự như bể lọc nhanh phổ thông, khác ở chỗ bể có hai lớp vật liệu lọc.

Thường dùng lớp vật liệu lọc nằm trên là than antraxit hay than hoạt tính gáo dừa còn lớp dưới là cát thạch anh.

Lớp vật liệu lọc hạt lớn nằm trên, nên trong bể hai lớp không tạo ra màng lọc rắn chắc như thường thấy trong các bể lọc nhanh một lớp – vật liệu lọc là các hạt bé. Trong lớp vật liệu lọc hạt lớn các lỗ rỗng có thể tích lớn nên dung tích chứa cặn của bể lọc hai lớp lớn hơn dung tích chứa cặn của bể lọc nhanh thông thường từ  2-2,5 lần; nhưng phải sàng kỹ để phân loại kích thước với cỡ hạt sao cho đường kính hạt antraxit hoặc than gáo dừa lớn nhất phải lớn gấp ba lần đường kính hạt cát bé nhất. Khi đó có thể tăng tốc độ lọc hoặc thời gian của một chu kỳ lọc.

Lớp phía dưới là cát thạch anh, có đường kính d = 0,5 – 1,2mm; có đường kính tương đương là d = 0,7 – 0,75mm.

Hệ số không đồng nhất K = 2. Chiều dày lớp cát lọc lấy bằng L1 = 400 – 500mm.

Lớp phía trên là lớp than antraxit nghiền nhỏ có cỡ hạt lớn hơn d = 0,8 – 1,8mm; d = 1,1 – 1,2mm; K = 2 và L2 = 400 – 500mm.

Như vậy chiều dày tổng cộng của lớp vật liệu lọc là: L = L1 + L2 = 800 – 1000mm.

Ngoài ra ta cũng có thể thêm 1 hoặc nhiều lớp vật liệu lọc tùy theo nguồn nước cần xử lý (như mangan, pH…)

Bể lọc nước sinh hoạt
Bể lọc nước giếng khoan

Nguyên lý hoạt động của bể lọc hai lớp vật liệu lọc

Bể lọc nhanh hai lớp vật liệu có nguyên tắc làm việc hoàn toàn giống với bể lọc nhanh phổ thông.

Khi lọc nước hồ có chứa nhiều sinh vật phù du, bể lọc hai lớp có chu kì lọc thoả mãn khi lọc nước có tổng hàm lượng cặn không lớn hơn 50mg/l (kể cả cặn do đánh phèn và hóa chất tạo ra).

Vì thế chỉ có thể đưa nước nguồn đã đánh phèn trực tiếp vào bể lọc không qua lắng đối với nước sông có độ đục thấp, nước ở các hồ chứa lớn.

Chiều cao lớp vật liệu lọc trong bể lọc hai lớp chọn 800-1000 mm trong đó chiều cao của lớp than antraxit từ 400 – 600 mm.

Tốc độ lọc của bể lọc hai lớp có thể lấy đến 10 m/h, tốc độ tăng cường 12 m/h.

Chất lượng nước lọc qua bể lọc hai lớp phụ thuộc rất nhiều vào sự thay đổi tốc độ lọc, vì thế phải có thiết bị điều chỉnh tốc độ lọc có độ tin cậy để giữ được tốc độ không đổi trong suốt chu kỳ lọc .

Đưa bể lọc hai lớp vào quản lý, tiến hành như sau:

Đầu tiên đổ cát thạch anh vào bể đúng cốt thiết kế, cho bể lọc làm việc với một lớp cát liên tục trong một tháng, trong thời gian này phải hớt vứt bỏ lớp cát có kích thước bé nằm trên, thay bằng cát mới có đúng chiều dày quy định, làm như vậy 2 – 3 lần để đảm bảo loại trừ hoàn toàn các hạt cát bé hơn 0,5 – 0,6 mm không đúng quy định.

Lớp antraxit hoặc than gáo dừa đổ vào bể lọc phải có chiều dày đều nhau trên toàn bộ diện tích bể.

Sau một thời gian ngâm nước (không ít hơn 4 giờ) tiến hành rửa bằng dòng nước đi từ dưới lên để loại các hạt bụi.

Hai, ba lần rửa đầu tiên rửa với cường độ 7 – 8 l/s.m. Trong nước rửa không được có không khí để tránh hiện tượng kéo các hạt than antrxit ra ngoài.

Sau một vài lần rửa các hạt than antraxit xốp nhẹ sẽ nổi lên mặt dùng xẻn hớt bỏ ra ngoài và thay hạt mới.

Ưu và khuyết điểm bể lọc hai lớp vật liệu lọc

* Ưu điểm:

Tăng tốc độ lọc và kéo dài  thời gian của một chu kỳ lọc. Khi lọc cùng một nguồn nước, chu kỳ lọc ở bể lọc hai lớp hầu như gấp hai lần so với bể lọc nhanh thường.

Tăng dung tích chứa cặn bẩn.

Dùng bể lọc hai lớp có lợi nhất trong trường hợp nếu dùng bể lọc nhanh thường thì chu kì lọc sẽ rất ngắn (dưới 10 giờ) do cặn bẩn tạo ra trên bề mặt lớp cát một màng lọc rắn chắc .

* Khuyết điểm:

Chất lượng nước lọc qua bể lọc hai lớp phụ thuộc rất nhiều vào sự thay đổi tốc độ lọc.

Khi rửa bể lọc 2lớp vật liệu lọc thì cát và than rất dễ xáo trộn lẫn nhau.

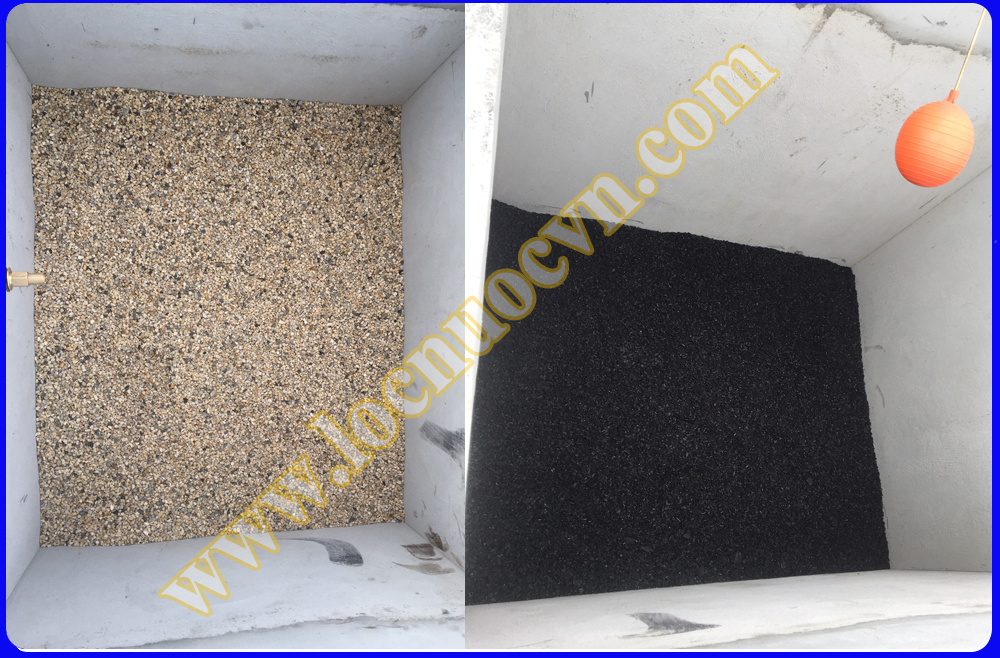

Đổ vật liệu lọc cho Bể lọc nước sinh hoạt

Bể lọc nước áp lực

Cấu tạo bể lọc nước áp lực

Bể lọc áp lực là một loại bể lọc nhanh kín, vỏ thường được chế tạo bằng thép hoặc composite có dạng hình trụ đứng (cho công suất nhỏ) và hình trụ ngang (cho công suất lớn).

Bồn lọc nước -Bể lọc nước sinh hoạt
Bể lọc nước áp lực – bồn lọc nước inox

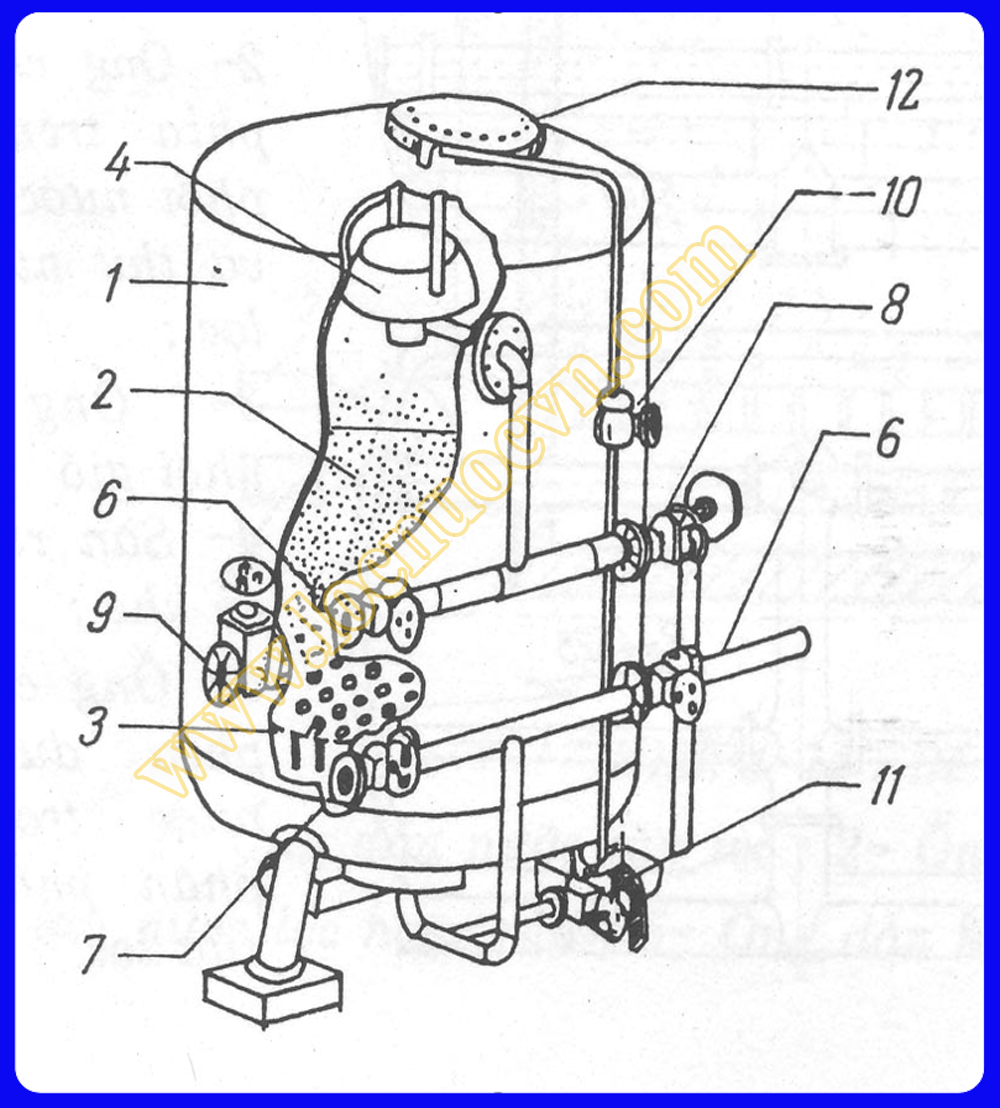

Cấu tạo bể lọc áp lực

Nguyên lý bể lọc áp lực
1-vỏ bể; 2-cát lọc; 3-sàn chụp lọc; 4-phễu đưa nước vào bể; 5-ống dẫn nước vào bể; 6-ống dẫn nước đã lọc; 7-ống dẫn nước rửa lọc; 8-ống xả nước rửa lọc; 9-ống gió rửa lọc; 10-van xả khí; 11-van xả kiệt; 12-lỗ thăm

Bể lọc  áp lực được sử dụng trong dây chuyền xử lý nước, hệ thống lọc nước đầu nguồn, xử lý nước thải… và nhiều công trình trong ngành lọc nước:

Nguyên lý làm việc của bể lọc nước áp lực

Các bộ phận và thiết bị của bể lọc áp lực về cơ bản cũng giống như bể lọc nhanh. Nguyên tắc làm việc của bể cũng tương tự như thế.

Nước được đưa vào bể qua một phễu bố trí ở đỉnh bể, qua lớp cát lọc, lớp đỡ vào hệ thống thu nước trong, đi vào đáy bể và được phát vào mạng lưới.

Khi rửa bể, nước từ đường ống áp lực chảy ngược từ dưới lên trên qua lớp cát lọc và vào phễu thu, chảy theo ống thoát nước rửa xuống mương thoát nước dưới sàn nhà.

Ngoài ra bể lọc áp lực còn được trang bị ống xả khí nối với đỉnh bể, van xả khí đặt ở nóc bể để thoát khí đọng ở nóc bể.

Bố trí các áp lực kế trên ống nước vào và ra khỏi bể để kiểm tra tổn thất áp lực qua bể.Bể chế tạo có tai để dễ dàng cẩu, lắp và có nắp đậy với bulông xiết chặt để có thể tháo mở khi thau rửa cát lọc và sửa chữa.

 Hình giới thiệu sơ đồ nguyên tắc làm việc của bể lọc áp lực

1-ống nước vào bể; 2-ống nước đã lọc; 3-ống nước rửa bể; 4-ống tháo nước rửa; 5-ống xả nước lọc đầu; 6-mương thoát nước

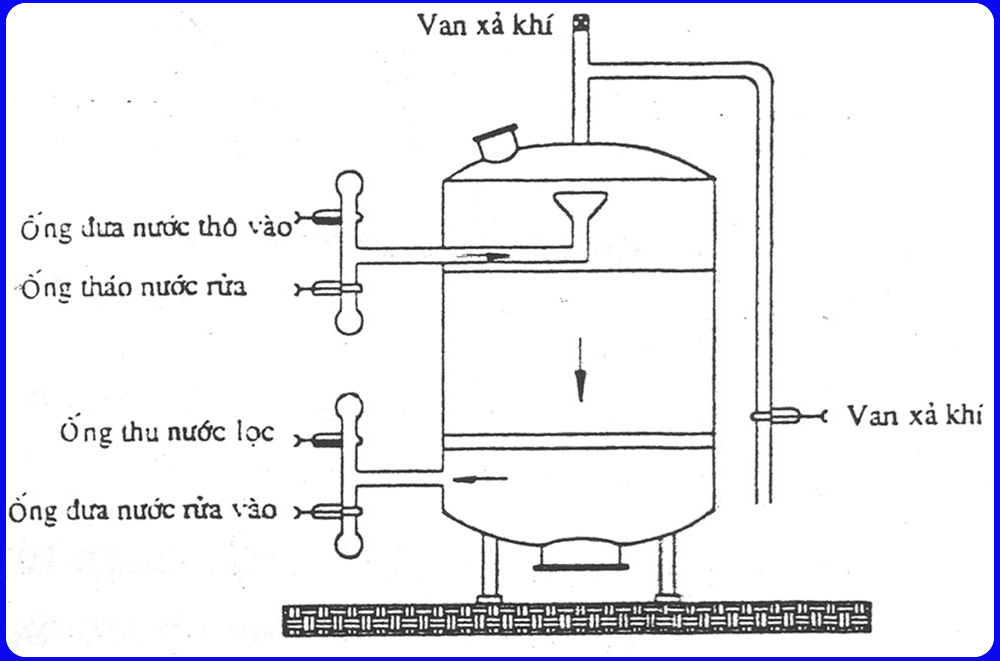

Hình giới thiệu cấu tạo bể lọc áp lực đặt đứng.

bồn lọc áp lực hình trụ đứng
Nguyên lý hoạt động của bồn lọc áp lực hình trụ đứng

Bình có dạng hình trụ đứng bằng thép hoặc composite. Đường kính lớn nhất 4-5m, diện tích tương ứng 10-20m2, chiều dày lớp lọc 1,2-2m, chiều cao từ mặt cát lọc đến mép phễu thu nước rửa 0,4-0,6m tuỳ thuộc cường độ rửa.

Kích thước phễu thu nước rửa và phân phối nước lọc tính toán sao cho khoảng cách thu nước xa nhất < 0,7m.

bồn lọc áp lực bằng composite
bồn lọc áp lực bằng composite có van 3 ngã

Ưu và khuyết điểm của bồn lọc áp lực

* Ưu điểm:

Gọn, chế tạo tại công xưởng, lắp ráp nhanh, tiết kiệm đất xây dựng, thích hợp cho những nơi chật hẹp.

Áp lực nước sau bể lọc còn dư có thể chảy thẳng lên đài hay cấp trực tiếp cho các hộ tiêu thụ mà không cần máy bơm đợt hai.

Nước có áp lực nên không xảy ra hiện tượng chân không trong lớp lọc, chiều cao lớp nước trên mặt cát lọc chỉ cần 0,4-0,6m, đủ để thu nước rửa mà không kéo cát lọc ra ngoài.

Do tổn thất qua lớp lọc có thể lấy từ 3-10m, nên có thể tăng chiều dày lớp lọc lên để tăng vận tốc lọc.

* Khuyết điểm:

Khi xử lý nước sông đã đánh phèn và qua lắng phải dùng bơm, bơm vào bể lọc áp lực, cánh bơm làm phá vỡ bông cặn nên hiệu quả kém.

Do bể lọc kín, khi rửa không thể quan sát được nên không khống chế được lượng cát mất đi, khi đó bể lọc làm việc kém hiệu quả.

Do bể lọc làm việc trong hệ kín nên không theo dõi được hiệu quả của quá trình lọc.

Khi mất điện đột ngột, nếu van một chiều bị hỏng, hay rò nước hoặc xảy ra tình trạng rửa ngược, đưa cát lọc về bơm.

Bài viết mang tính chất tham khảo, mọi đóng góp ý kiến xin để lại bình luận bên dưới. Cảm ơn bạn đọc
